風量范圍：600～50,000 m3/h
靜壓范圍：100～1,600 Pa
驅動形式：直聯、皮帶
安裝形式：座裝、吊裝、接風管
用途：管道送排風、過濾送排風、靜音風機箱、消防排煙、防爆排風等

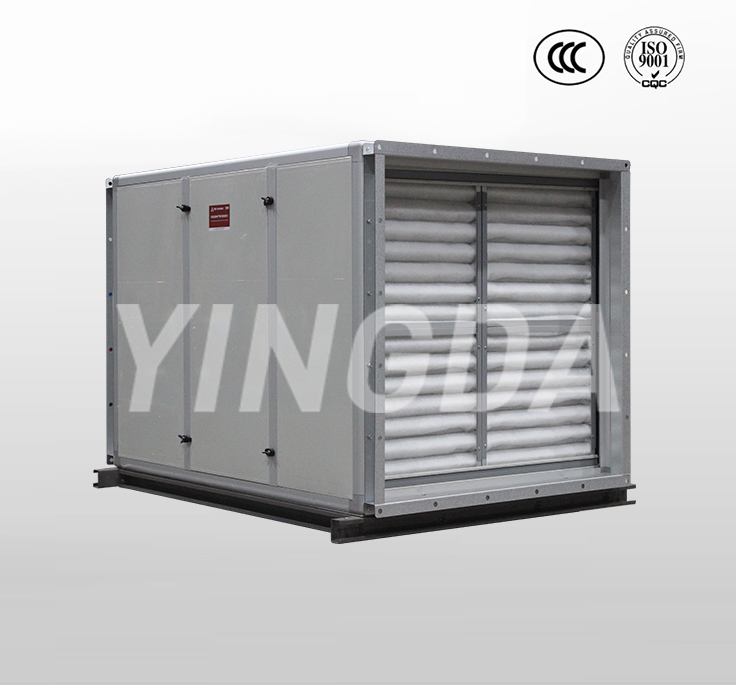

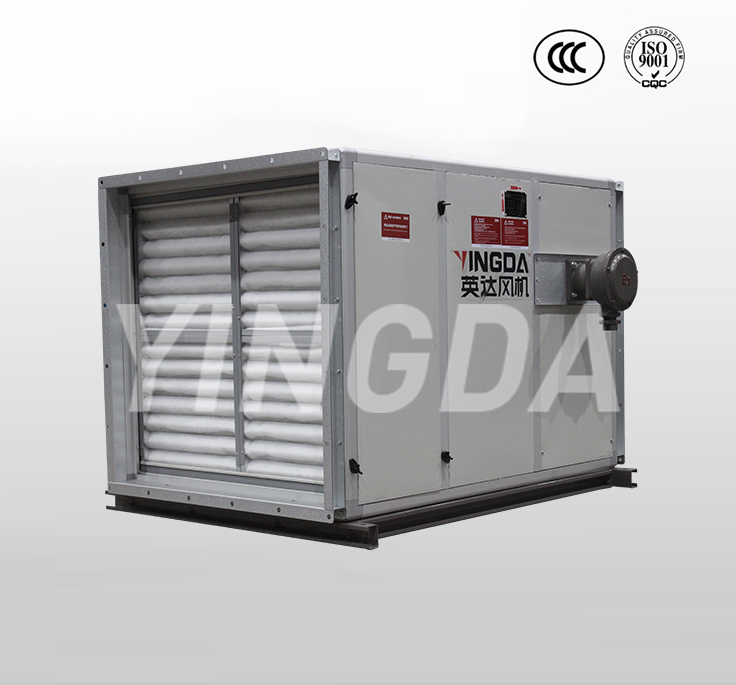

HTFC-Q無蝸殼箱式離心風機是一種葉片為后傾式箱形離心風機，產品由低噪聲后傾離心風機葉輪、電機、消聲箱體、支架等組成。根據安裝位置不同提供不同的角度進出風口位置，以滿足用戶不同的安裝需要。采用電機內置安裝結構，減小聲源噪聲。主要用于通風換氣。
風機分單速和雙速，雙速風機配雙速電機，實現兩擋調速，可滿足用戶對不同工況點性能調節的需要，風機也可配置用變頻電機和變頻控制器，實現變頻調速，建議調節頻率鎖定在25Hz~50Hz。
為適應防爆環境需要，風機可配置防爆電機，防爆等級為Ex db IIB T4 Gb，適用于易燃、易爆氣體的場所。
風機可加配初效、中效或高效過濾器，以提高空氣的清潔度，配置過濾器時應考慮實際壓力損耗并需適當增加箱體長度。
風機外殼應為鍍鋅鋼板材[選項：靜電環氧噴涂]制成，其厚度足以保證能夠承受驅動機構和電機的重量。殼體設計應允許不同的出口方向。
氣動特性和噪聲特性；高效區寬，不過載；平衡等級高達G2.5(普通產品僅為6.3)。葉片：一次沖壓成型確保加工質量。
電機應與風機負載緊密配合，防護等級IP54，絕緣等級F。電機和驅動機構應置于氣流之外，以避免氣流中的油脂或灰塵的堆積。

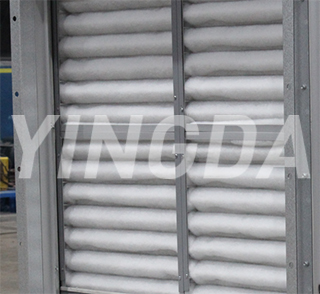

可配置初效，中效，高效過濾器，材質有熔噴復合過濾棉材質，質輕，透氣性高，濾速快，易清洗。
該風機作為消防風機應當通過JB/T 10563-2006《一般用途離心通風機技術條件》檢驗，應保證常規性能符合標準要求，并提供擁有檢測資質的機構出具的檢測報告。同時還需要經國家指 定的消防安全檢測機構按照GA 211-200 9《消防排煙風機耐高溫試驗方法》檢測，在主風道介質溫度為280℃時必須能夠連續運行30分鐘以上，保證耐高溫性能符合標準要求，并提供擁有 檢測資質的機構出具的檢測報告。
為適應防爆環境需要，風機可做成防爆風機，防爆等級為EXdⅡBT4，適用于易燃、易爆氣體的場所。整機通過國家防爆認證。
為了適應空氣凈化需要，風機可做成高效凈化型，根據要求要求做初效過濾， 中效過濾，高效過濾，及活性炭過濾。
1：本實驗室通過了中國標準化研究院能效標識管理中心的資質審查，取得了通風機能效標識能源效率檢測實 驗室資質，風機產品經中心檢測后，根據檢測報告直接上網備案并加貼能效標識后，便可生產銷售了。
2：本實驗室的風機產品質量檢驗已有198個項目，參數通過了國家實驗室認可及計量認證。
1．嚴格按照ISO 5801（GBT 1236）、ISO 13350（GBT 19843）、ISO 5802（GBT 10178）等標準進行 設計、建造和檢測操作；
2．空氣動力性能試驗采用先進的多噴嘴法，取代了傳統的皮托靜壓管來測試流量，精度進一步提高；
3．實驗室大量采用新型精密的檢測設備和測量裝置；
4．實驗室設備和量具經過嚴格的標定并定期進行復檢、自校；
5．國內多家實驗室多次進行“同樣機實驗室間比對”，以及參與國家機構開展的通風機檢測實驗室能力驗證 活動。
1. 按照《JB/T 6445工業通風機葉輪超速試驗》進行葉輪超速試驗。
2. 按照《JB/T 8689通風機振動檢測及其限值》等標準，進行風機振動檢測。
3. 按照《ISO 13350工業通風機、射流風機的性能試驗》標準進行隧道射流風機推力測試。確保了英達產品 研發的高效、質量把控的可靠，提升了技術數據的準確性和真實性。生產制造· 工藝及設備是可靠性的保障英 達關鍵工序點：
英達關鍵工序點：
機器人焊接車間︰ 有效控制葉輪焊接質量和平衡，葉片分度精度達0.01毫米。
實施模壓工藝： 產品結構經湊，合格率達百分之98以上。
多工位沖床︰ 實施批量化生產和新產品開發雙重功效，產品標準化程度大大提高。
數控等離子切割： 材料切割標準化，批量生產。
葉輪動平衡： 將葉輪不平衡量量遠遠高于國家標準要求。
數控折邊、剪板設備： 高精度下料，為優質產品做保障。
射線探傷設備： 將壓鑄葉片進行全方位內部組織檢查，確保地鐵風機葉輪百分百合格。
數控卷圓設備： 保證卷圓圓度誤差1.5毫米內，并提高風筒成型加工效率。
風閥、柜機、機芯、風筒加工采用設備集成流水線生產模式： 有利于批量化生產，標準作業。達0.01毫米。
水簾噴漆房︰ 無塵噴漆，確保外觀質量。
英達擁有著名的認證機構 關于ISO9001，ISO14001，OHSAS18001“三標一體化”認證證書。進一步地，英達與專業咨詢公司合作，通過“5S”項目的開展，進行5S和質量改進，努力提高人員素質，精心打造可持續的質量管 理體系。
